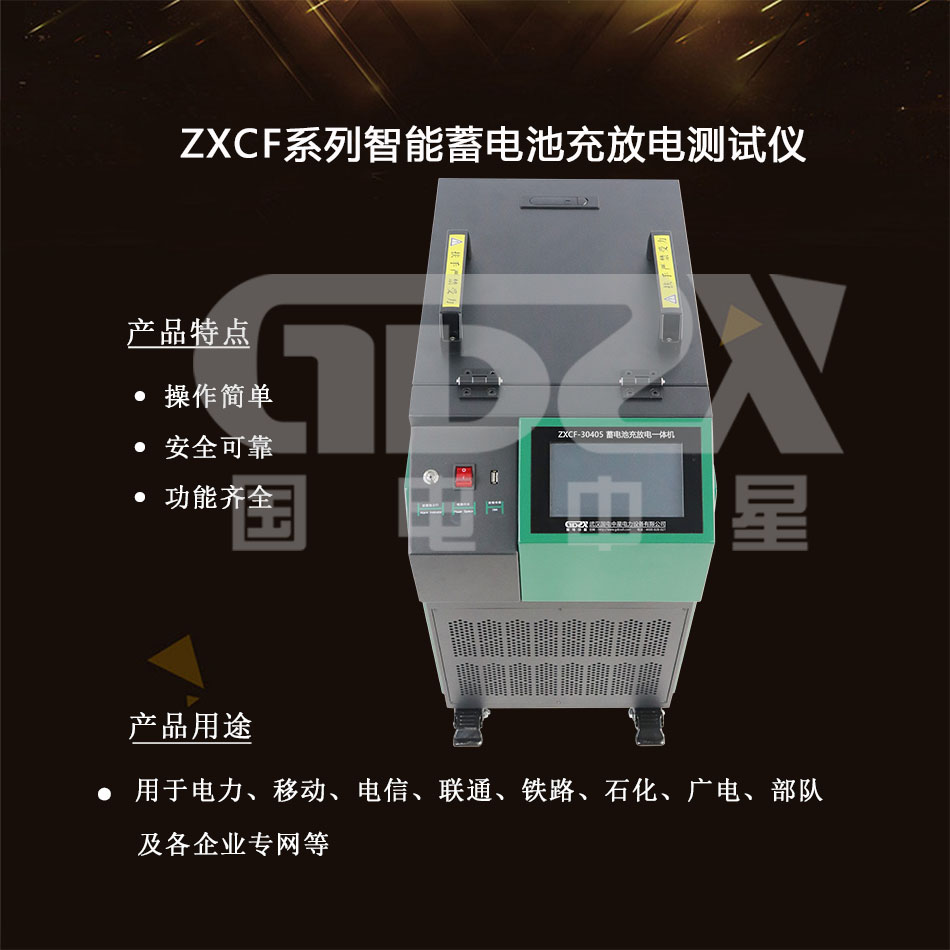

ZXCF系列智能蓄電池充放電測試儀

集充電、放電、單體檢測、在線監測和活化五合一體的設備

參考標準：GB/T19826-2005

●采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

●采用智能單片機ARM控制、7吋觸摸液晶中英文顯示。

●多種放電終止條件，包括電池組終止電壓、放電容量、放電時間，確保放電測試的安全。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXCF系列智能蓄電池充放電測試儀可在蓄電池在線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電組端電壓或單體電壓,跌至設定下限值、或設定的放電時間到、或設定的放電容量到,儀器自動停止放電,并記錄下放電過程中有價值的、連續的過程實時數據。本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、準確。

性能特點

1) 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。

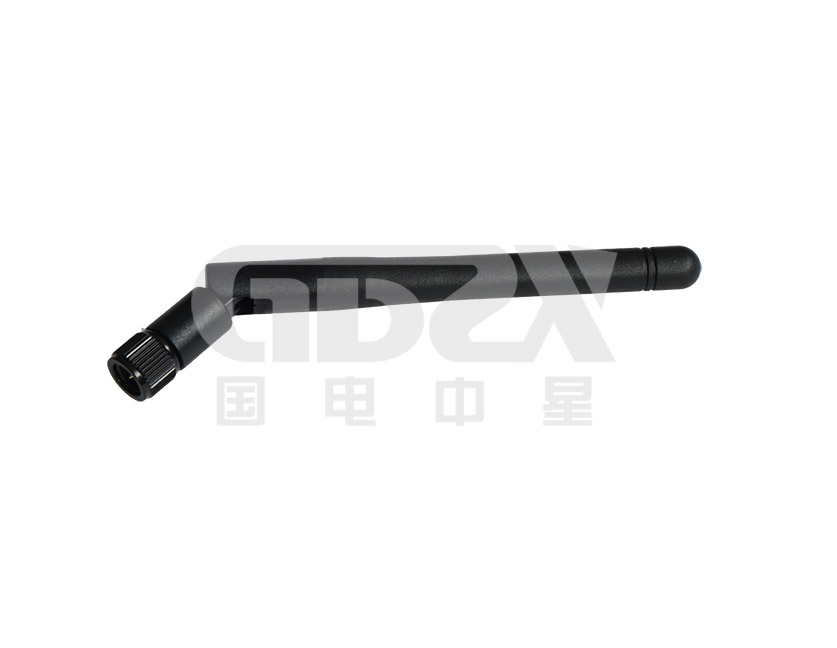

2) 具有三種無線/有線通訊方式，1、無線采集盒與放電主機之間具有無線/RS485通訊功能，可通過放電儀實時監測各單體電壓狀況。2、PC機端上位機軟件與無線監測模塊具有無線/RS485通訊功能，可在不需要接入放電儀的情況下通過無線方式直接監測單體電壓狀況。3、PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行遠端控制放電。

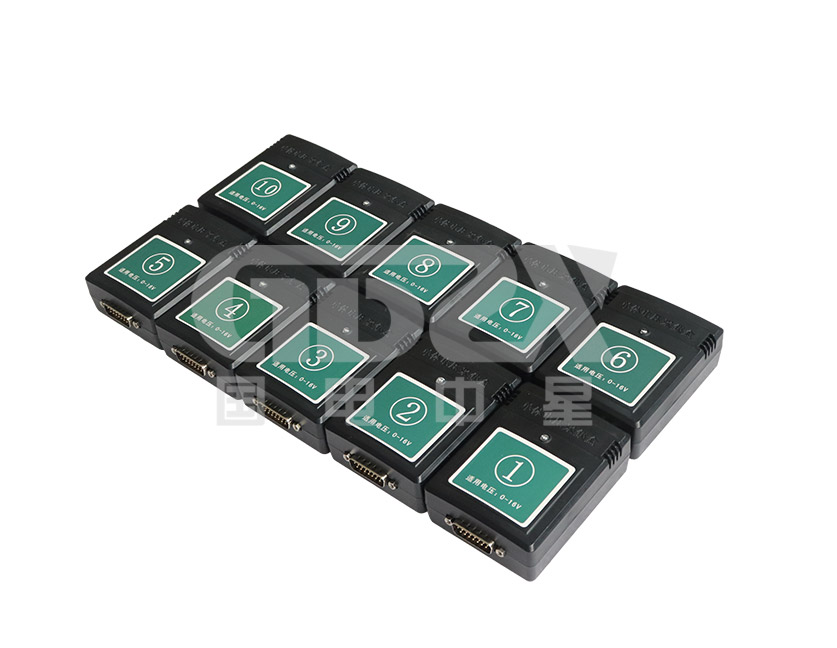

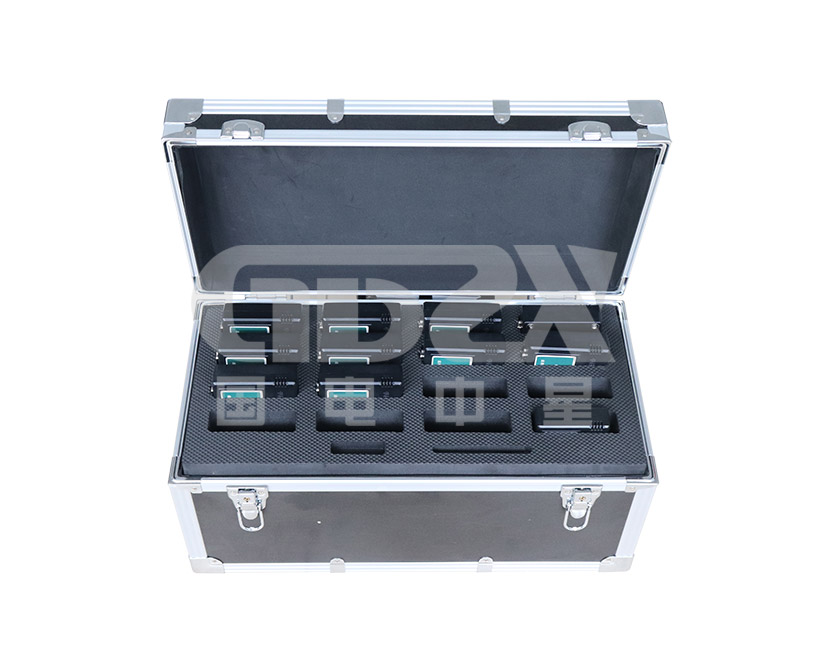

3) 無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。

4) 設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高

5) 配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。

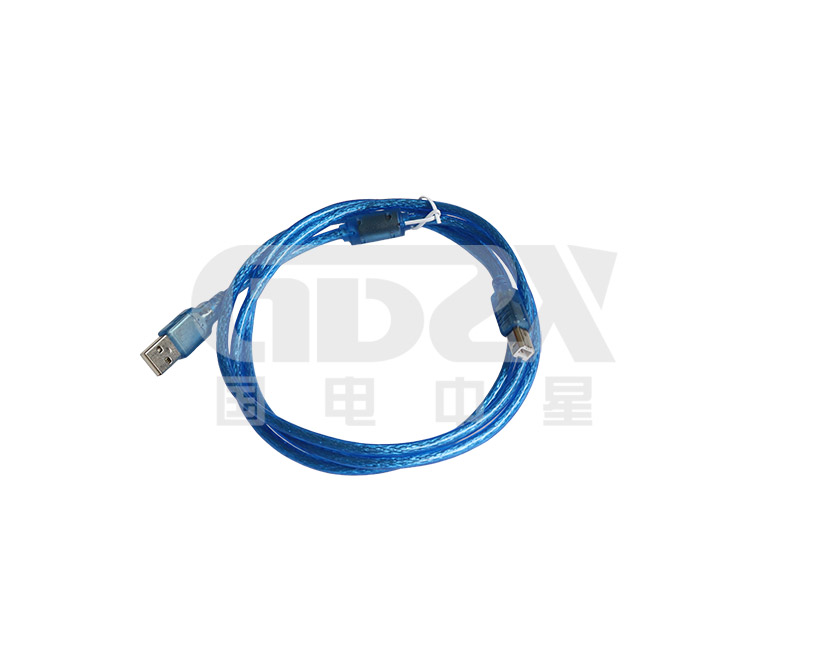

6) 有USB接口，可將放電過程的數據存入U(xiǎn)盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

7) 采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。

8) 自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。

9) 可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

10) 可記錄測試/放電過程每節電池放電情況，主要是電池組總?cè)萘?、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。

11) 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。

技術指標

項目	技術參數
電池組電壓	DC48V
充電電流	0-100A持續可調
放電電流	0-150A持續可調
工作模式	可單機使用，可并機使用，可并聯恒流模塊使用
保護性能	輸入端過壓保護，LCD提示；電池電壓極性反接保護，蜂鳴器告警；過流保護，LCD提示； 85℃過熱保護，LCD提示，蜂鳴器告警；
單體電壓采集	單體電壓測量類型 :2V
	單體電壓測量范圍:2V:0～4V
	單體電壓分辨率: 0.001V
控制精度	放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05%
PC機通信	RS485接口
數據保存容量	2Gbit FLASH
散熱	強制風冷
溫度	工作范圍：-5～50℃ 貯藏溫度：-40～70℃
濕度	相對濕度0～90%（40±2℃）
海拔	額定海拔4000米
噪音	﹤60dB
電壓	單相三線制: 220V AC （–20%～+30%），頻率:45～65Hz
耐壓測試	輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min
安全性	滿足EN610950
交流輸入	國標公插座，適用1～1.5mm²電纜

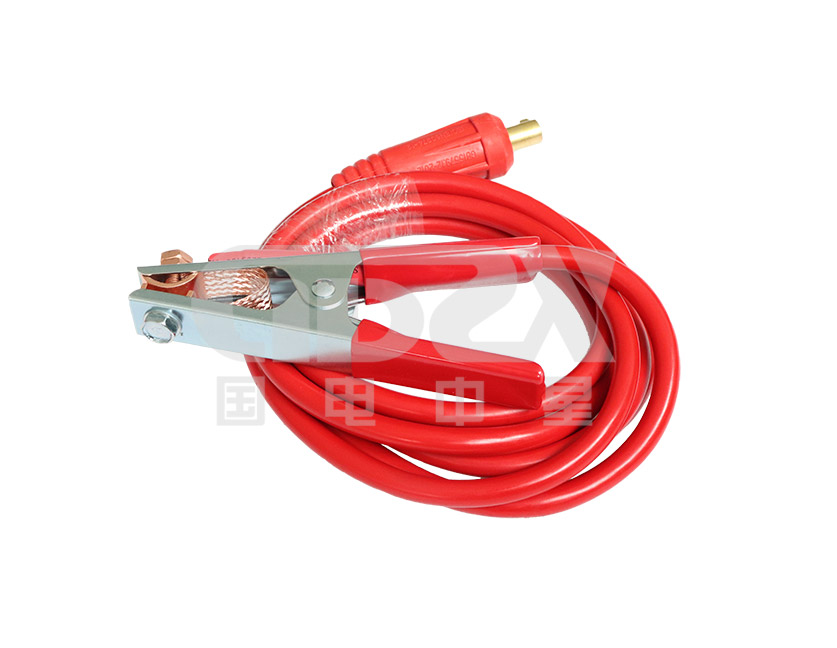

直流輸出	儀表25mm²電纜快接插頭（紅正黑負）

國電中星ZXCF系列選型一覽表

規格型號	蓄電池組	充電電流	放電電流	單體	兼容
ZXCF系列蓄電池充放電一體機
ZXCF-20505	48V	50A	50A	無	—
ZXCF-21015	48V	100A	150A	無	—

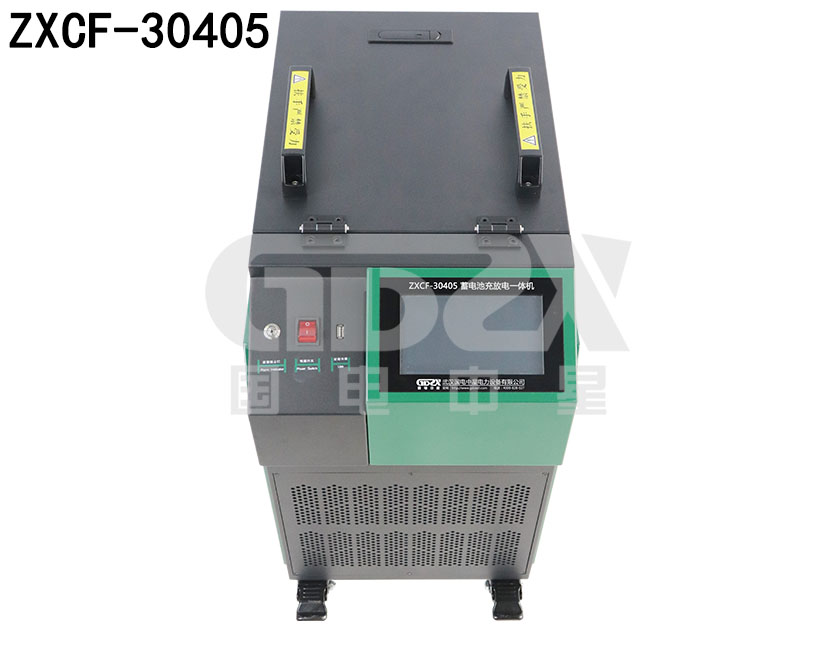

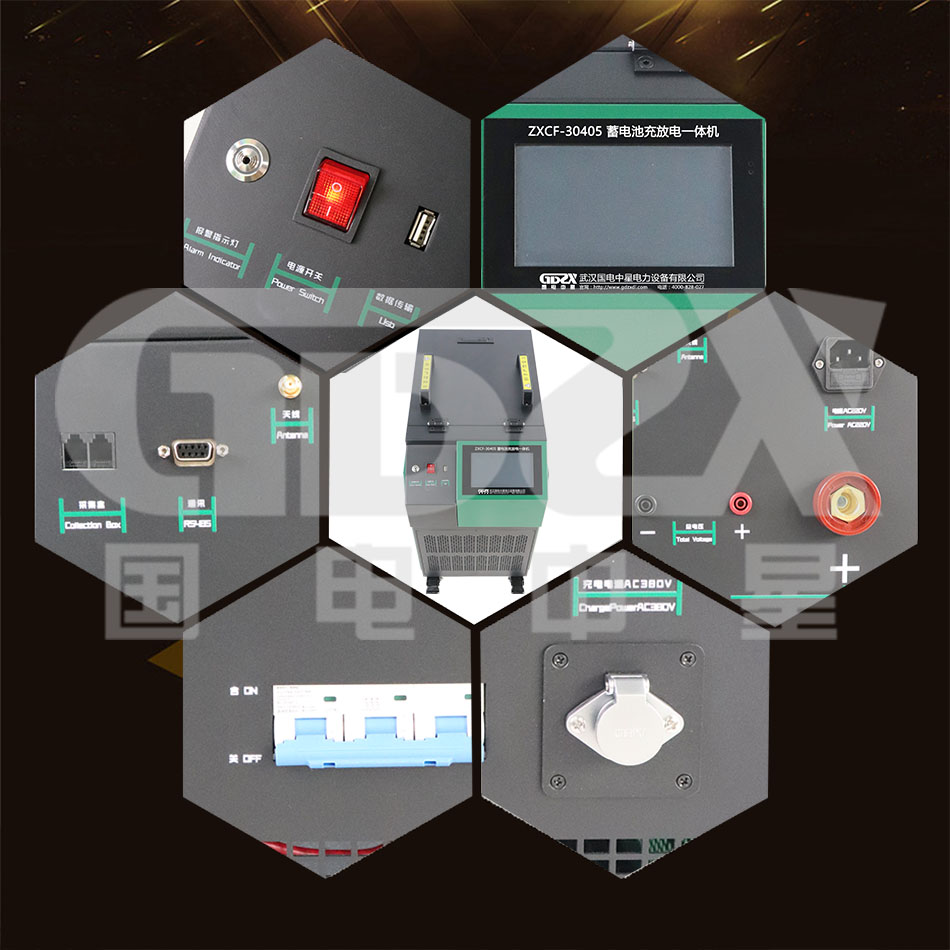

ZXCF-30405	110V	40A	50A	無	—
ZXCF-40203	220V	20A	30A	無	—
ZXCF-40310	220V	30A	100A	無	—
ZXCF-40410	220V	40A	100A	無	—
ZXCF-J40405	10-300V	40A	50A	無	24V、48V、110V、220V兼容
ZXCF-60205	480V	20A	50A	無	—
ZXCF-D系列蓄電池充放電綜合監測儀

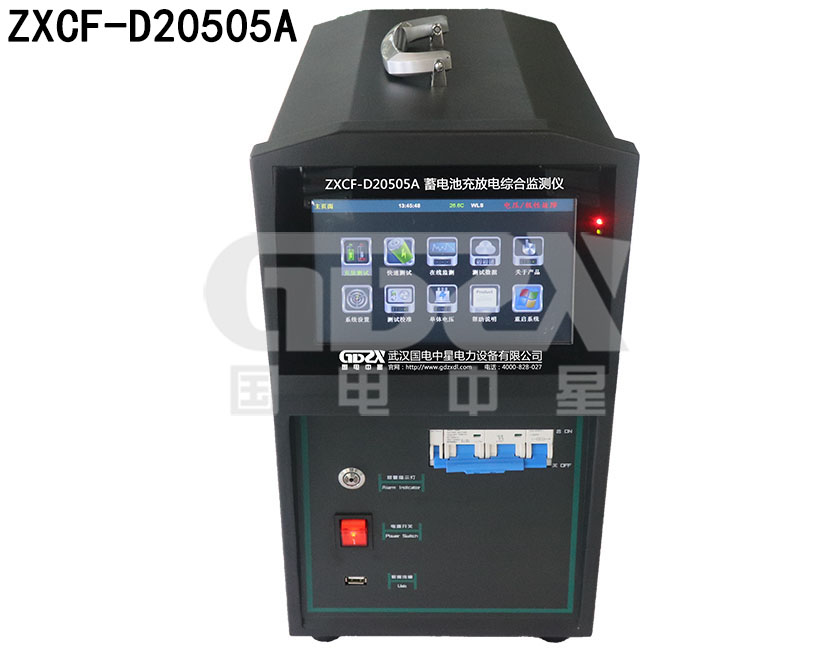

ZXCF-D20505A	48V	50A	50A	單體2V	—
ZXCF-D21015A	48V	100A	150A	單體2V	—

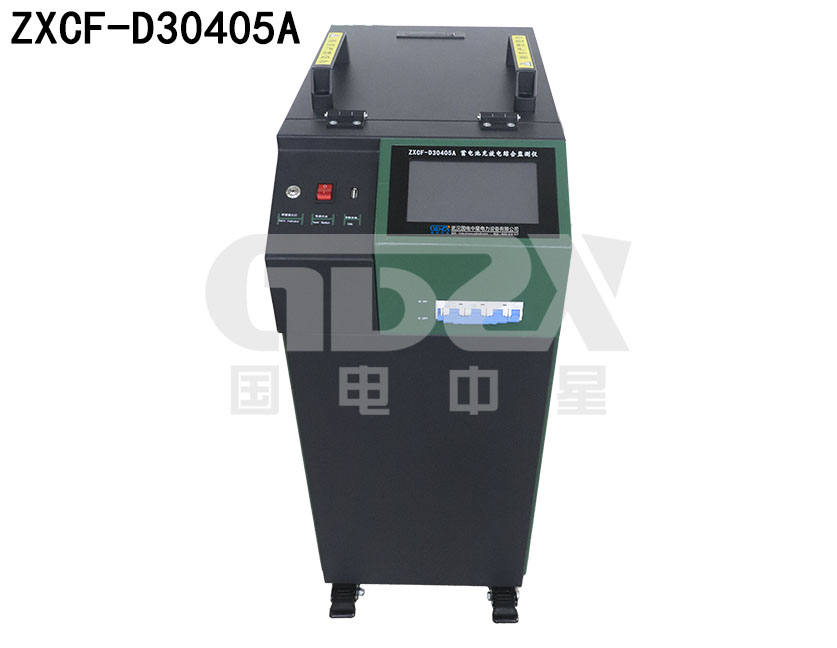

ZXCF-D30405A	110V	40A	50A	單體2V	—
ZXCF-D40203A	220V	20A	30A	單體2V	—
ZXCF-D40203C	220V	20A	30A	單體12V	—

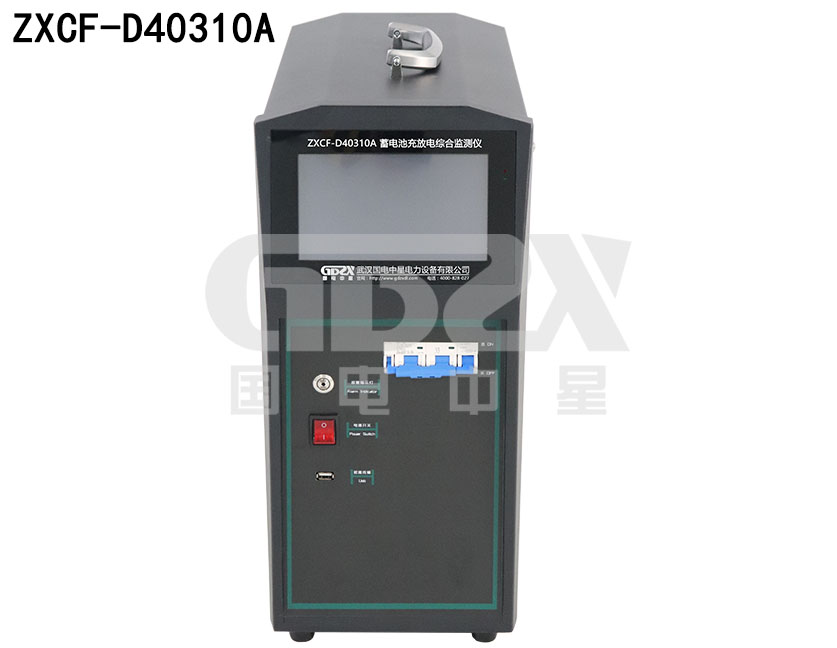

ZXCF-D40310A	220V	30A	100A	單體2V	—
ZXCF-D40310C	220V	30A	100A	單體12V	—
ZXCF-D40410A	220V	40A	100A	單體2V	—
ZXCF-D40410C	220V	40A	100A	單體12V	—
ZXCF-DJ40405A	10-300V	40A	50A	單體2V	24V、48V、110V、220V兼容
ZXCF-DJ40405C	10-300V	40A	50A	單體12V	24V、48V、110V、220V兼容
ZXCF-D60205A	480V	20A	50A	單體2V	—
ZXCF-D60205C	480V	20A	50A	單體12V	—



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

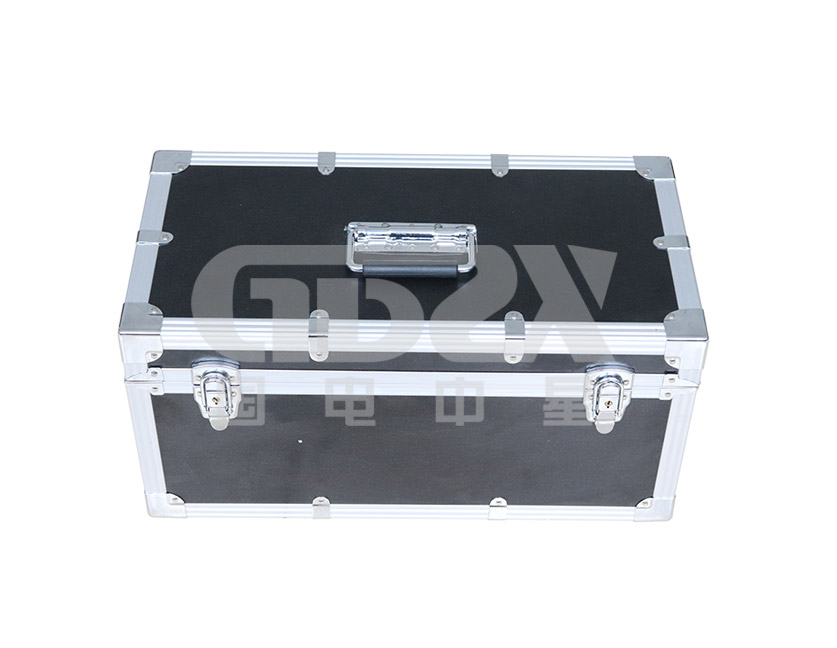

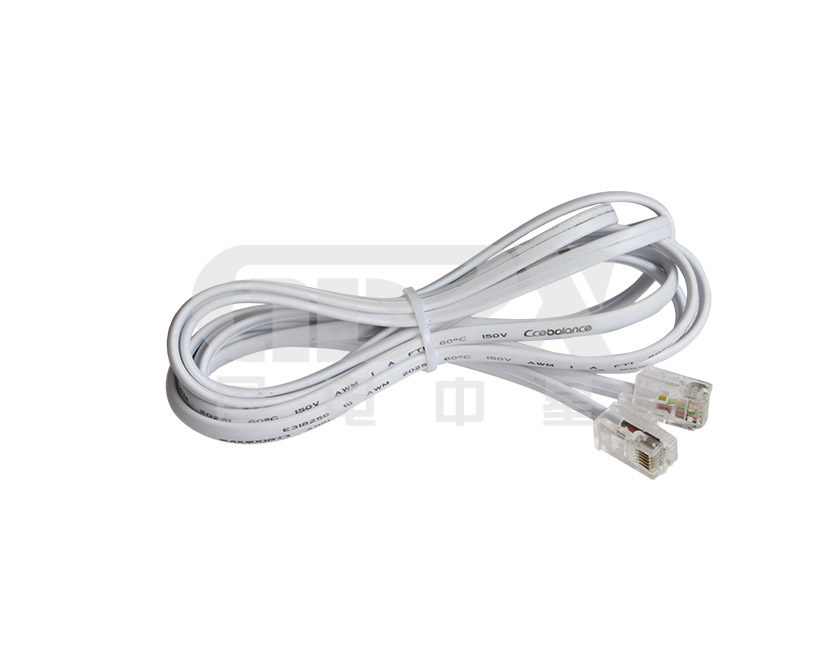

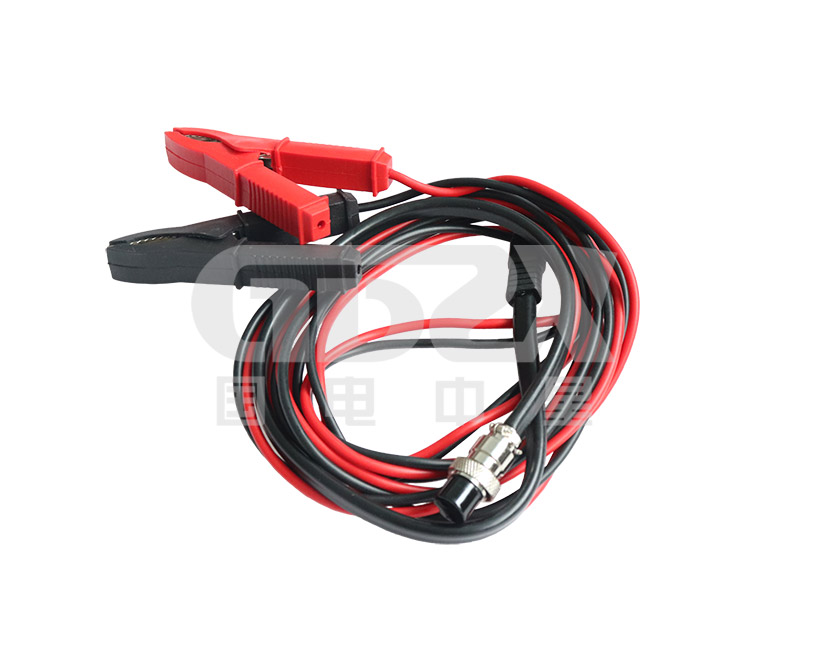

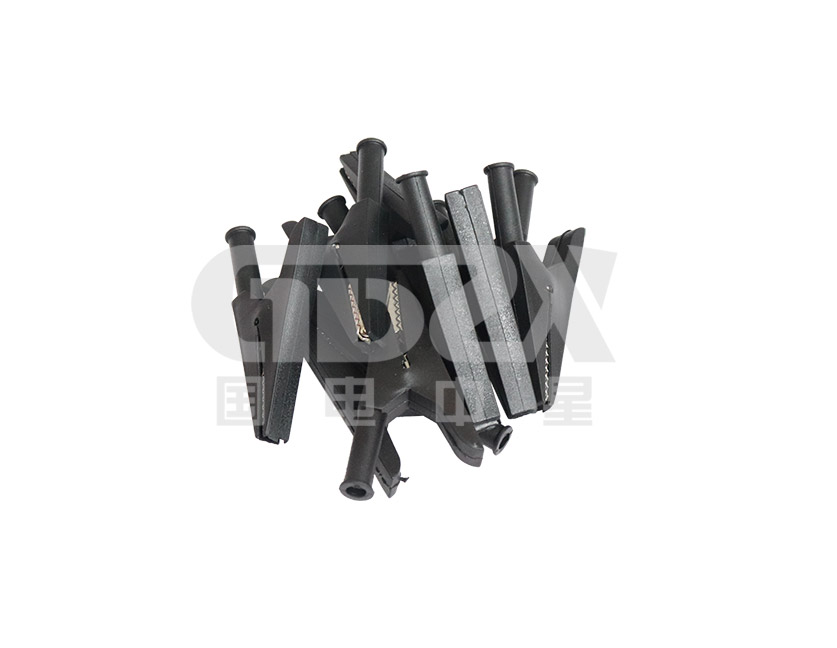

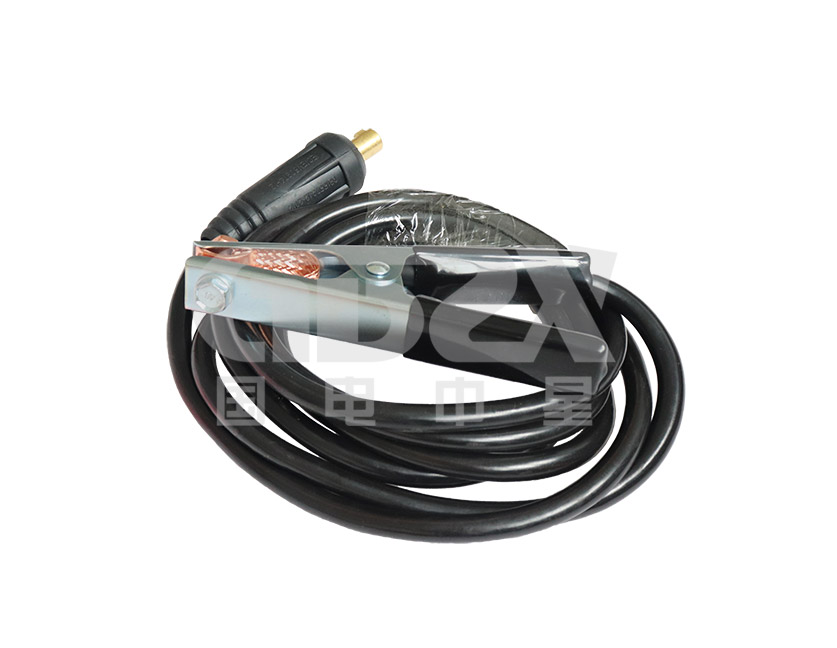

產品圖集

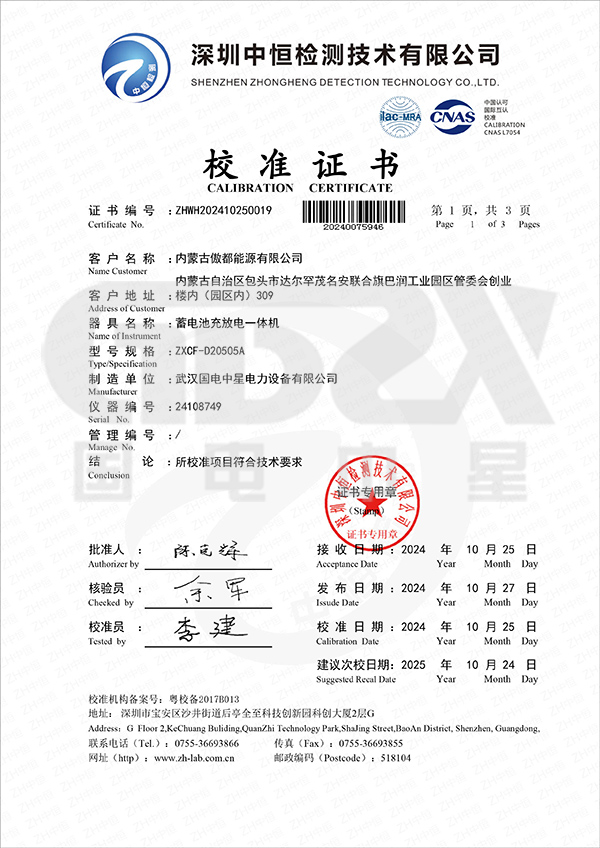

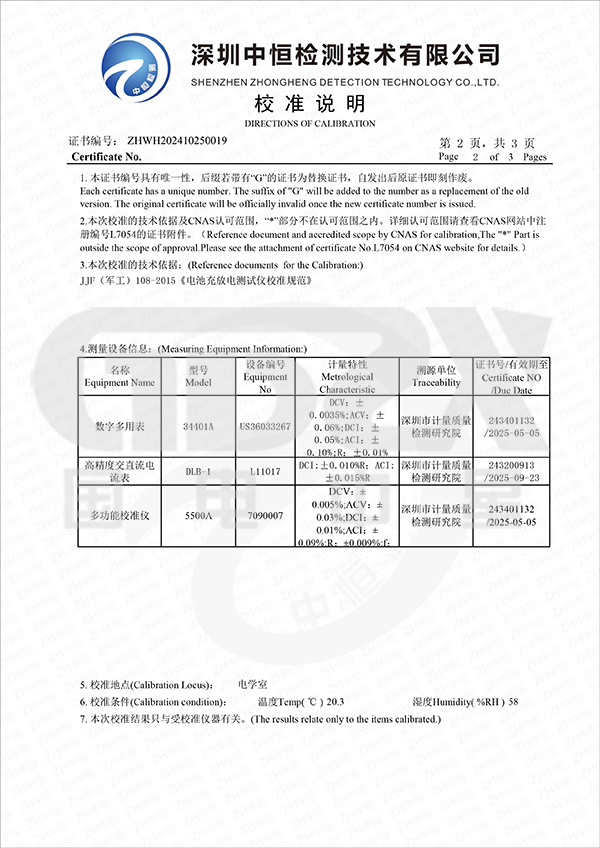

產品證書
