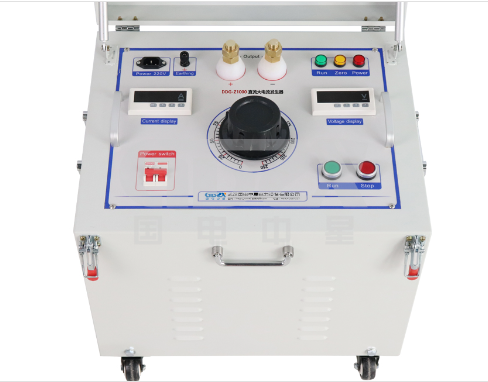

DDG-Z1000直流大電流發生器深度解析與技術對比

在斷路器脫扣驗證、繼電器動作特性測試、互感器精度校驗等關鍵試驗中，穩定可靠的大電流源如同電力檢測人員的“心臟起搏器”。傳統分體式直流大電流設備因體積笨重、接線復雜、控制精度低等問題，長期困擾現場測試效率與安全性。DDG-Z1000直流大電流發生器正是為解決這些痛點而生的新一代一體化測試?yán)鳌?br/>

一、 核心性能：精準與高效的代名詞

DDG-Z1000的核心價值在于其突破性的技術整合與性能指標：

1.千安級直流輸出（DC 1000A）：滿足絕大多數中低壓開關柜（如框架斷路器、塑殼斷路器）、保護繼電器、電流互感器的短時耐受電流（Icw）及動作特性測試需求。

2.高精度（1.0級）：測試結果的權威性基石。1.0級精度意味著在額定條件下，其輸出電流誤差嚴格控制在±1%以內，為繼電保護定值校驗、互感器變比驗證等高精度測試提供可靠數據保障。

3.一體式集成設計：顛覆傳統“升流變壓器+大功率整流柜+獨立控制臺”的分體模式。將大功率整流、精密控制、保護邏輯高度集成，大幅減少現場接線（僅需接入220V電源和被測設備），顯著降低接線錯誤風險與準備時間。

4.關鍵參數優化：

開口電壓6V：在保證1000A輸出能力的前提下，較低的開口電壓設計，降低了被測設備（尤其低阻抗設備如CT二次側、小型繼電器線圈）在測試中因過電壓損壞的風險。

5kVA容量 & 1分鐘持續運行：精準匹配電力設備短時電流試驗（如斷路器1秒/3秒熱穩定試驗的分段模擬）的功率與時間需求，避免設備冗余或能力不足。

25A輸入電流（220V/50Hz）：對現場電源要求友好，普通市電插座即可滿足，提升設備部署靈活性。

二、 技術對比：DDG-Z1000 vs. 傳統分體式方案

三、 典型應用場景與價值提升

1.斷路器測試（脫扣特性校驗）：
快速輸出精準的1000A直流電流，驗證斷路器瞬時脫扣（磁保護）或短延時脫扣（熱磁保護）的動作值與時間是否符合保護定值單要求。一體式設計讓頻繁的重復測試（如多極測試、不同整定值測試）效率倍增。

2.保護繼電器（動作電流/時間校驗）：
為過流繼電器、差動繼電器等提供穩定純凈的直流試驗電流。1.0級精度確保動作閾值校驗的準確性，6V低開口電壓避免損壞繼電器精密線圈。

3.電流互感器（CT）飽和特性/變比抽查）：
施加DC 1000A大電流，高效檢測CT在極端工況下的飽和拐點及二次輸出線性度（需配合負載和錄波裝置），或進行快速變比抽查驗證。相比工頻大電流源，直流源更易實現且設備成本更低。

4.開關接觸電阻測試（大電流法輔助）：
作為輔助電源，配合微歐計，提供穩定大電流以精確測量斷路器、隔離開關等主回路接觸電阻。

四、 結語

DDG-Z1000直流大電流發生器絕非簡單的參數升級，它通過“一體化集成、精準控制、安全易用” 的設計哲學，解決了傳統測試方案的固有弊端。對于電力試驗室、設備制造廠、現場檢修團隊的技術人員而言，它意味著：

時間成本銳減：從設備搬運、接線到完成測試的全流程時間大幅壓縮。

數據可靠性躍升：1.0級精度為試驗報告提供堅實支撐。

安全邊界加固：多重內置保護機制為高壓大電流測試系上“安全帶”。

人力負擔降低：簡潔操作使單人高效作業成為常態。

在追求高效、精準、安全的電力設備測試新時代，DDG-Z1000已不僅是一款工具，更是提升核心試驗?zāi)芰Φ募夹g(shù)引擎。掌握它，意味著掌握了直流大電流測試的主動權。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
