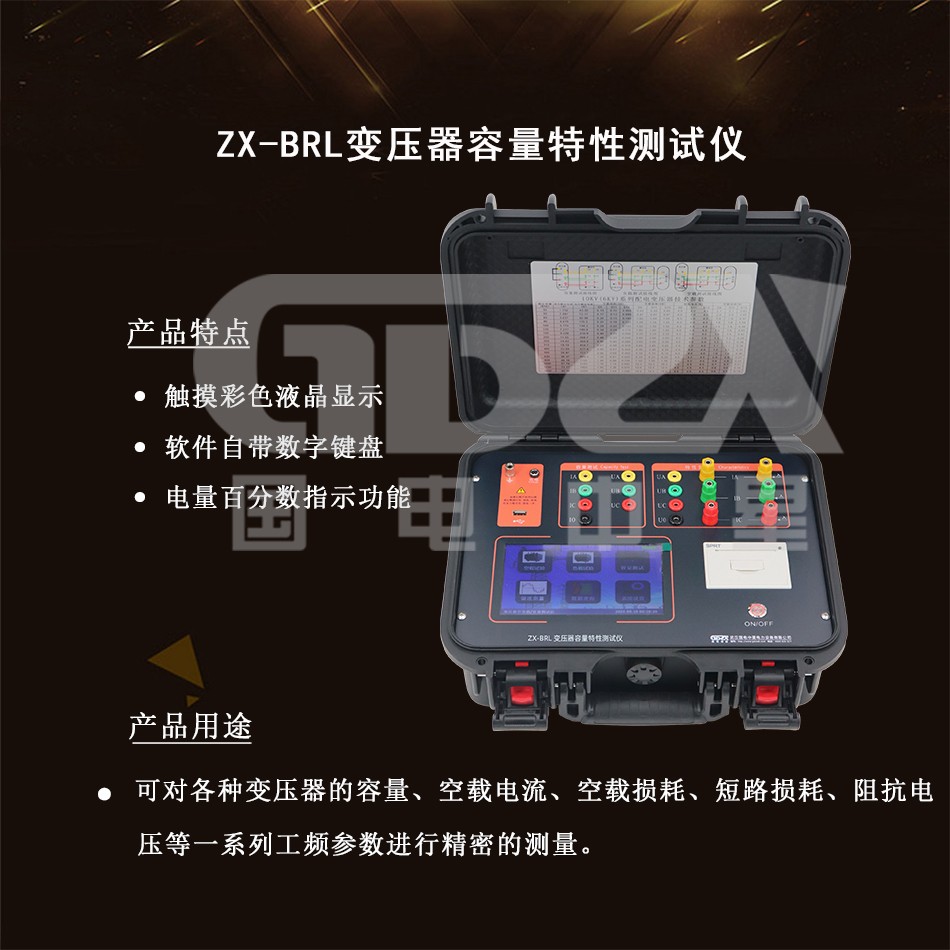

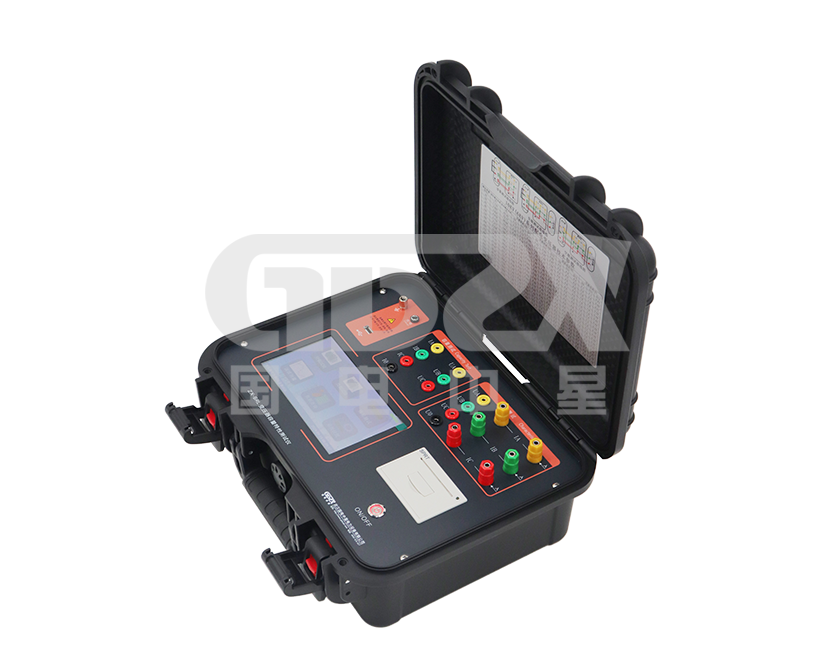

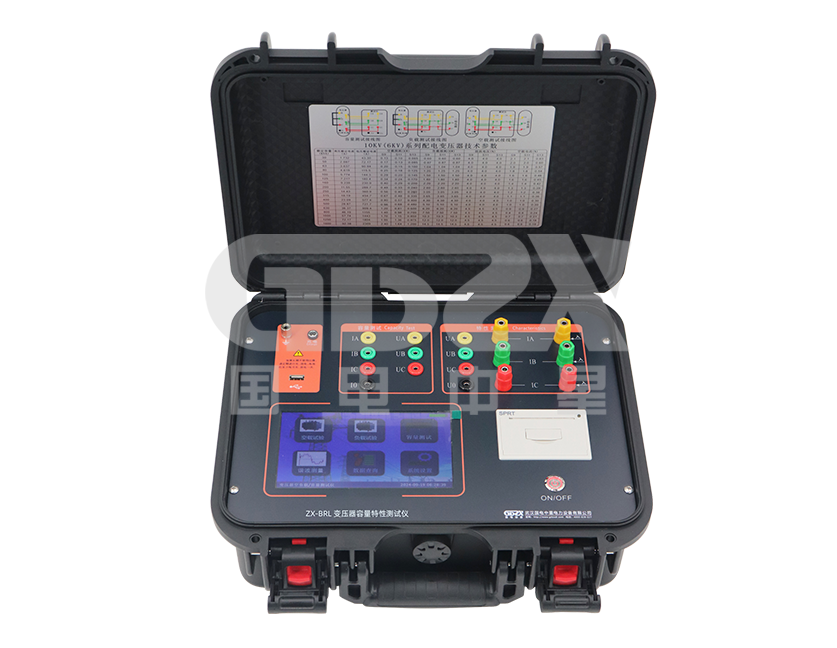

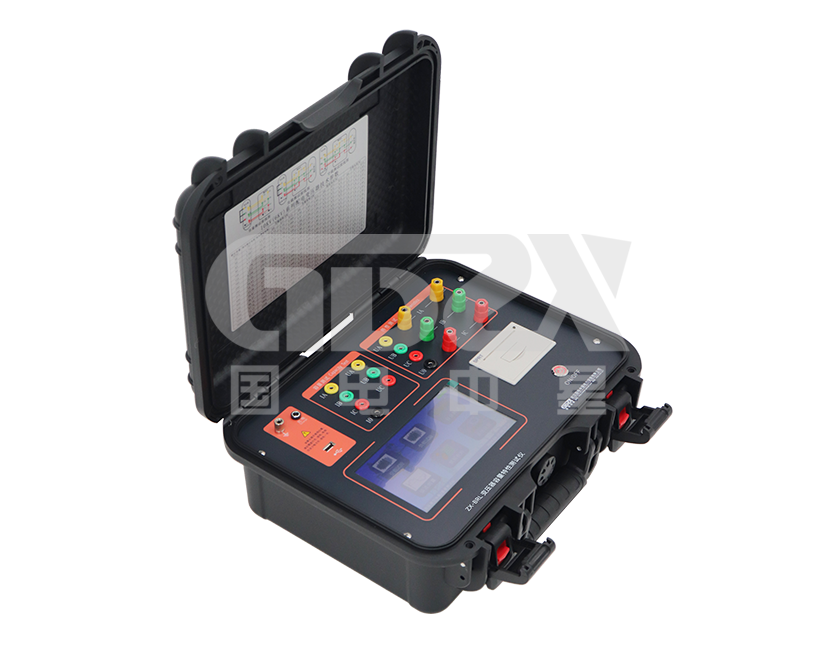

ZX-BRL變壓器容量特性測試儀
各級電力部門準確測量各種配電變壓器容量的必備產品
參考標準：DL/T596—1996
● 7寸觸摸彩色液晶顯示.大屏幕、高亮度。
● 內部自動進行量程切換，允許測量電壓、電流范圍寬。
● 可精確測量各種配電變壓器的容量，無源測量，方便、準確。
說明書
操作視頻ZX-BRL變壓器容量特性測試儀是我公司專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，用于變壓器容量、空載、負載等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器空負載測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。
本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
產品別稱
變壓器容量及空負載測試儀、變壓器容量及空載負載測試儀、變壓器容量及損耗測試儀、容量特性測試儀、有源變壓器容量測試儀、變壓器容量特性測試儀
1. 可精確測量各種配電變壓器的容量，方便、準確。
2. 可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗。
3. 儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。
4. 單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。
5. 所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

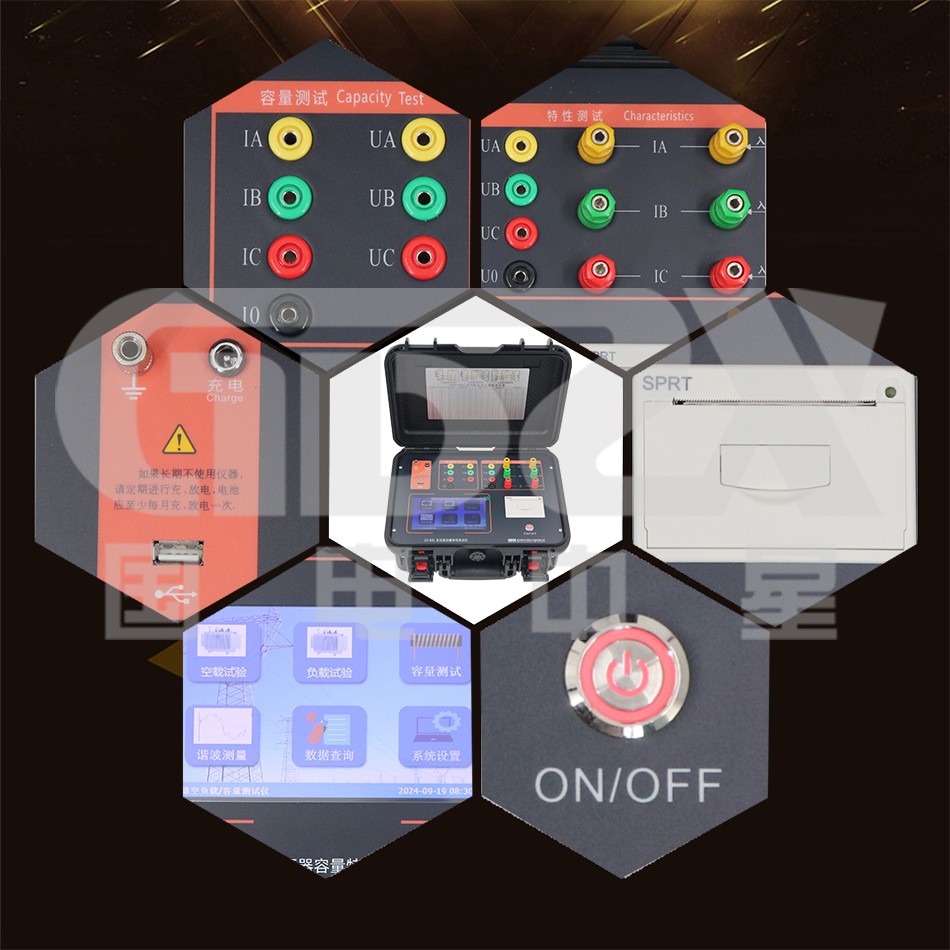

6. 采用7英寸觸摸大屏幕，全漢字菜單及操作提示實現友好的人機對話，觸屏使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
7. 自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。
8. 面板式熱敏打印機，可現場快速打印試驗結果。
9. 數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲1000組以上的實驗結果，USB可導出試驗數據。
10. 允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
11. 儀器可對10kV配電變壓器的能效等級進行準確的測量與判斷，并且對應能效等級，油浸式變壓器損耗可測量到S22（電工鋼帶）和SH25（非晶合金）；干式變壓器損耗可測量到SCB18（電工鋼帶）和SCBH19（非晶合金）。
1. 環境條件
溫度 | －20°C～50°C |
環境濕度 | 10%～85% |
海拔高度 | <2500m |
外界干擾 | 無特強震動、無特強電磁場 |
2. 測量范圍
1) 有源部分：
電流輸出 | 0～10A |
電壓測量 | 0～10V |
容量測量范圍 | 30kVA～65000kVA |
2) 特性部分：
電壓 | 20～650V |
電流 | 0.5～100A |
頻率 | 45Hz～65Hz |
3. 測試精度
電壓、電流 | ±（讀數×0.2%+2字） |
功率（0.2≤cosφ≤1） | ±（讀數×1.0%+2字） |
容量 | ±（讀數×10%+2字） |
4. 絕緣強度
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
5. 其他指標
外形尺寸：380×310×155mm
重量：4.5Kg（不含測試線）
