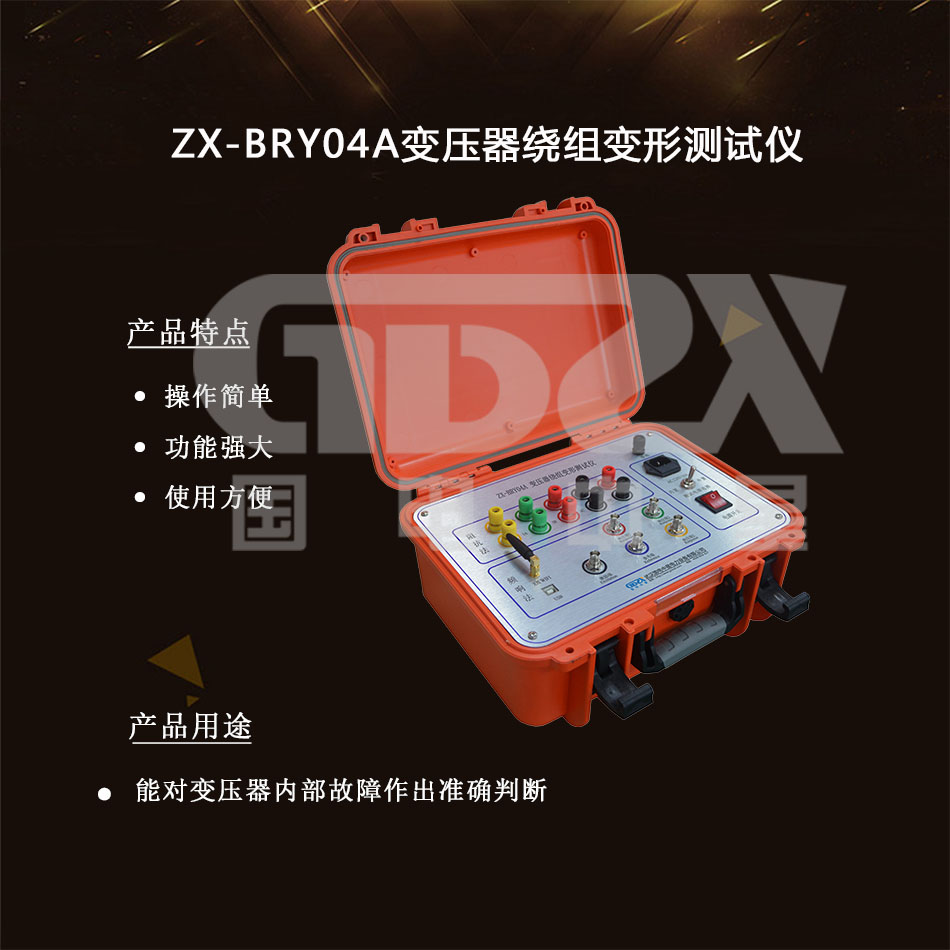

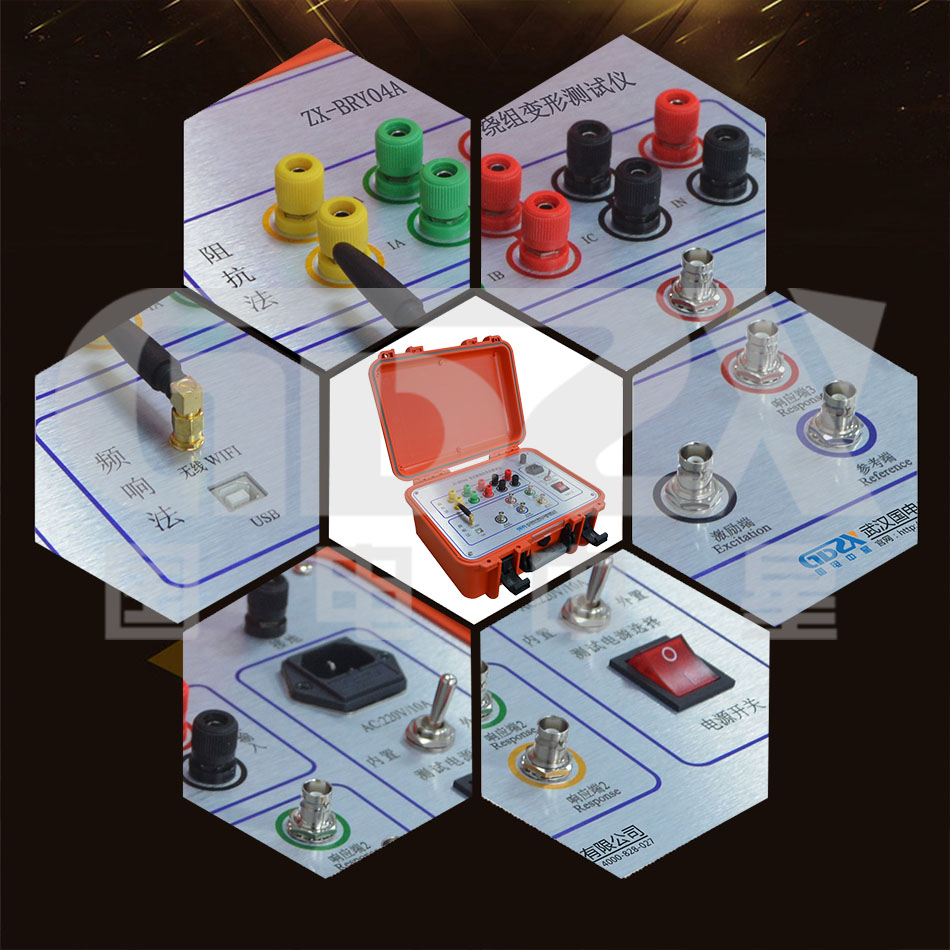

ZX-BRY04A變壓器繞組變形測試儀
能對變壓器內部故障作出準確判斷
參考標準：
●采集控制采用高速、高集成化微處理器
●筆記本電腦與儀器之間通信USB接口
●信號輸出幅度軟件調節，最大幅度峰值±10V
說明書
操作視頻ZX-BRY04A變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。
頻響法技術特點：
1. 儀器由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。
2. 在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
3. 儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達
10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。
4. 儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。
5. 軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。
6. 提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
7. 軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
8. 軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。
9. 軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。
10. 每相測量所需時間小于60秒,對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。
11. 測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。
12. 可使用三相全自動測量方式，將三相測量線一次接好，無需每次測量一相后換線，自動完成三相測量，自動保存測量結果。
阻抗法技術特點：
1. 變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由USB接口與筆記本電腦連接，使用方便。
2. 在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
3. 儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。
4. 軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。
1) 提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。
2) 軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
3) 軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。
5. 軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。
6. 每相測量所需時間小于15秒,對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。
7. 測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。
頻響法技術參數 | |
線性掃描分布 | 掃頻測量范圍：(10Hz)-(10MHz)40000 掃頻點、分辨率為 0.25kHz、0.5kHz 和 1kHz。 |
分段掃頻測量分布 | 掃頻測量范圍：(0.5kHz)-(1MHz)、2000 掃頻點； (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz) |
幅度測量范圍 | (-120dB)至(+20dB) |
幅度測量精度 | 0.1dB |
掃描頻率精度 | 0.005% |
信號輸入阻抗 | 1MΩ |
信號輸出阻抗 | 50Ω |
信號輸出幅值 | ±20V |
同相測試重復率 | 99.9% |
儀器尺寸 | 370×300×170(mm) |
外機箱尺寸 | 420×300×300(mm) |
總體重量 | 20kg |
操作溫度 | -10℃至+40℃ |
存儲溫度 | -20℃至+70℃ |
相對濕度 | <90%，不凝結 |
阻抗法技術參數 | |
測量精度 | 電壓：0.2級 電流：0.2級 |
阻抗范圍 | 0～100% |
電壓測量范圍 | AC 25V～500V |
電流測量范圍 | AC 0.1A～10A |
工作濕度 | 0～80% |
同相測試重復率 | 99.9% |
規格 | 頻響法+阻抗法二合一/三相同側/不含電腦 |
