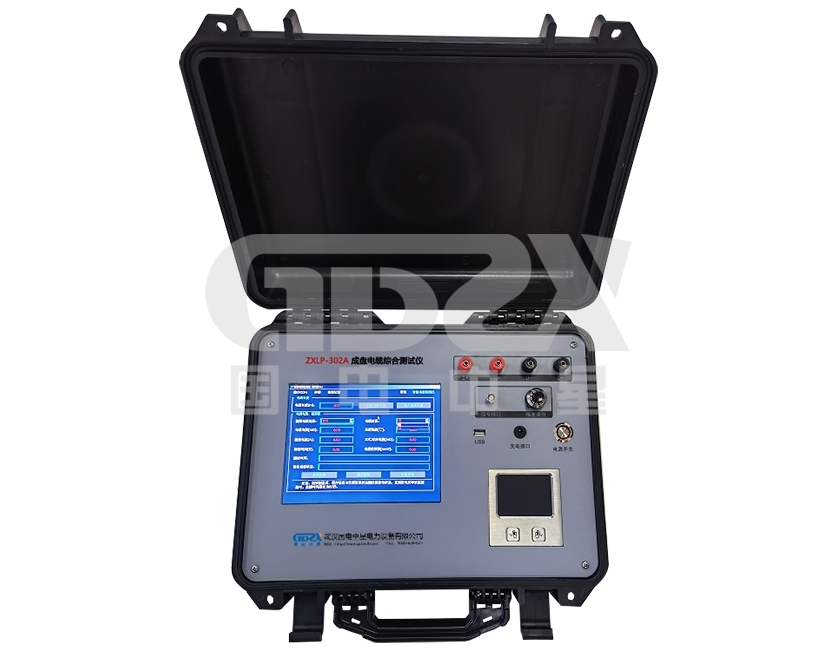

ZXLP-302A成盤電纜綜合測試儀采用一體化便攜機型，功能強大，單機即可完成電纜的長度測試、直阻測試、截面積測試、材質測試及故障測試等工作?？梢詮V泛用于各級電力公司、軌道交通、有色冶金、石油石化、煤炭鋼鐵等廠礦企業的物資抽檢與電纜管理的工作當中，也可用于電纜生產企業的日常檢測工作，還可以用于大專院校與研究院所的科研工作當中，具有廣闊的市場應用前景。

1. 電纜長度及故障測試部分

1) 單端測距：大于120Km

2) 采樣頻率:160 MHZ、80MHZ、40MHZ、20MHZ、10MHZ、5MHZ、2.5MHZ

3) 脈沖幅度：在50Ω時不小于120V。

4) 脈沖寬度：0.2us和2us兩種。

5) 主機單端測試盲區小于2米，兩端測試無盲區。

6) 主機測量長度誤差:1‰～2‰

7) 讀數分辨率：V/2f  V電波在電纜中的傳播速度（m/us）f采樣頻率（MHZ）比如油浸紙電纜的傳播速度為V=160m/us，用f=160MHZ采樣,則讀數分辯率為160/(2*160)=0.5m。

8) 具有獨創的任意三波對比功能。

9) 儀器預置5種電纜介質的電波傳播速度：油浸紙：160m/us,交聯：172m/us，聚氯乙烯：184m/us，不滴流：160m/us,同軸電纜：196m/us，以及自選介質。

10) 自動分析功能：可對低壓脈沖、高壓脈沖測試波形進行自動分析，測試故障時能夠自動識別故障點是否擊穿。

11) 采樣方式:正常觸發方式、全自動觸發方式，電流取樣。

2. 電纜直流電阻測量部分

1) 測量范圍：1mW～2kW ；

2) 輸出電流：0～10A，自動或者手動選擇電流；

3) 測量精度：0.2%±2字

4) 最高分辨度：0.1mW

5) 自動換算至標準溫度（20℃）下的阻值。

3. 其它測量功能部分

1) 截面積測量范圍：4mm2～ 2500mm2

2) 截面積測量精度：±2%

3) 溫度測量范圍：-45℃～90℃

4) 溫度測量精度：±0.5℃

5) 測量持續時間：0～600S

4. 其它通用技術參數

1) 電源：AC220V  50Hz，內置可充電電池供電

2) 充電時間：滿充1～2小時

3) 續航時間：連續工作8小時

4) 顯示：大屏幕彩色液晶（日光屏）顯示，WINDOWS操作界面。

5) 數據接口：USB

6) 按鍵：全金屬按鍵、鼠標

7) 存儲容量：32G

8) 外形尺寸：400mm×180mm×330mm

9) 重量：5KG

10) 工作溫度：-10∽50℃

11) 環境濕度：≤90%RH，無結露
