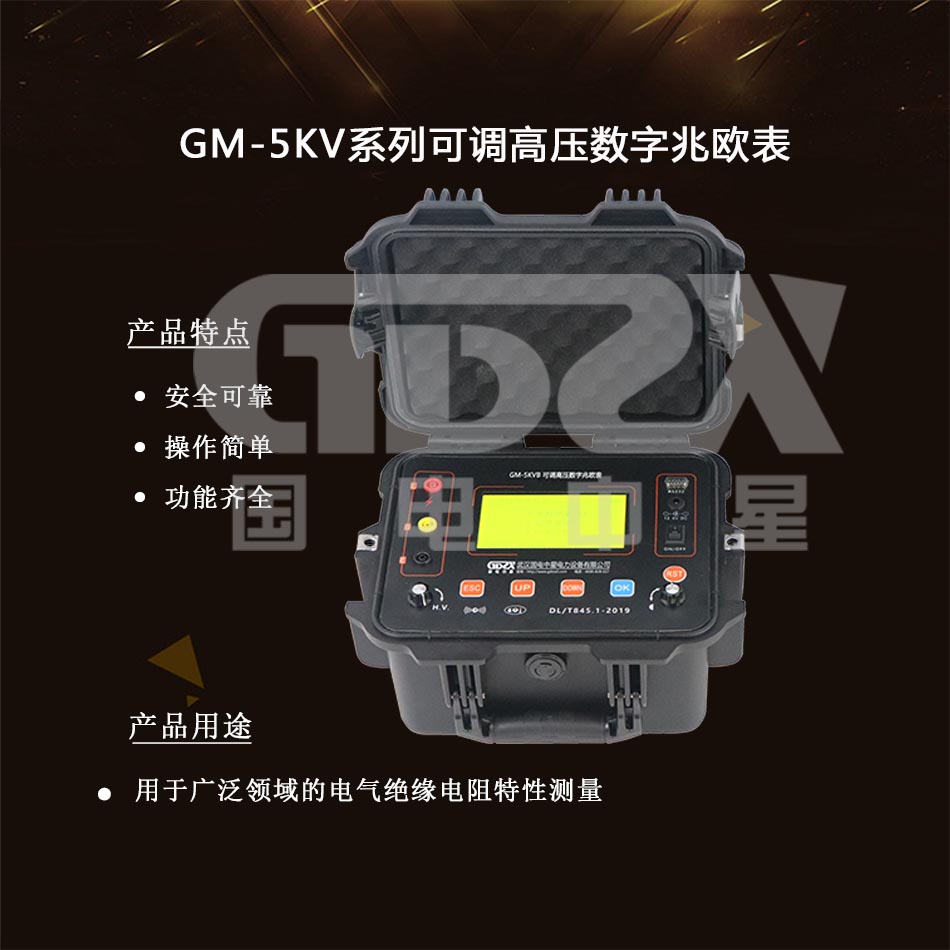

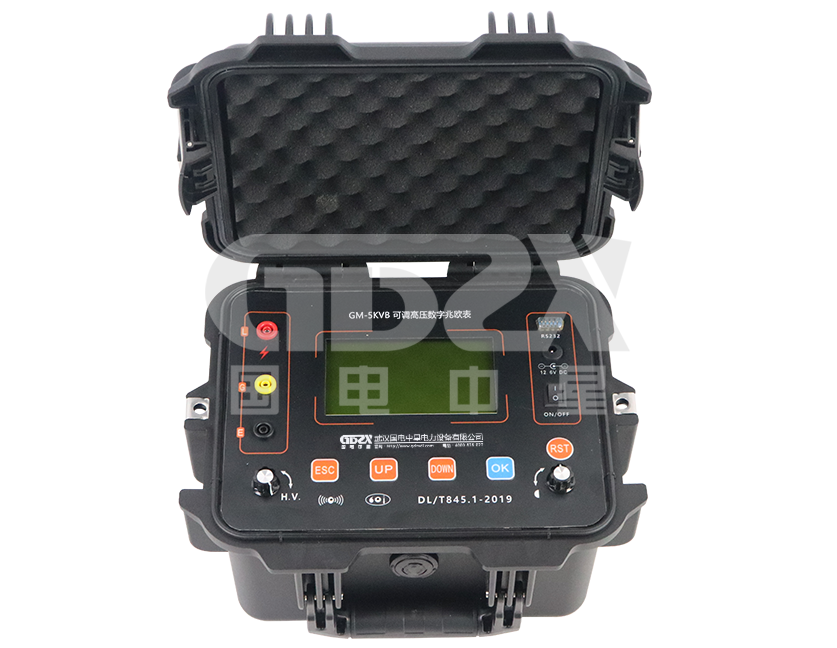

GM-5kV系列可調高壓數字兆歐表
測試大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的儀器
參考標準：DL/T845.1-2004,DL/T474.1-2006
● 帶載能力強，短路電流約5mA。
● 測量范圍為0 ~10TΩ，自動切換量程。
● 可測量泄露電流和電容功能。
說明書
操作視頻GM-5kV系列可調高壓數字兆歐表測試電壓高，出力強，被測量對象往往又帶有工頻泄漏或感應上高壓干擾電能，因此為了人身安全，使用本儀器首先一定要接好安全接地線！
GM-5kV系列可調高壓數字兆歐表測試儀器是國電中星為解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電機電器、遠程電力電纜或埋設電纜等電氣絕緣電阻特性的測試而設計研制。它亦可用于廣泛領域的電氣絕緣電阻特性測量。
產品別稱
數字兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量?jī)x、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、大功率高壓兆歐表、可調高壓數字兆歐表

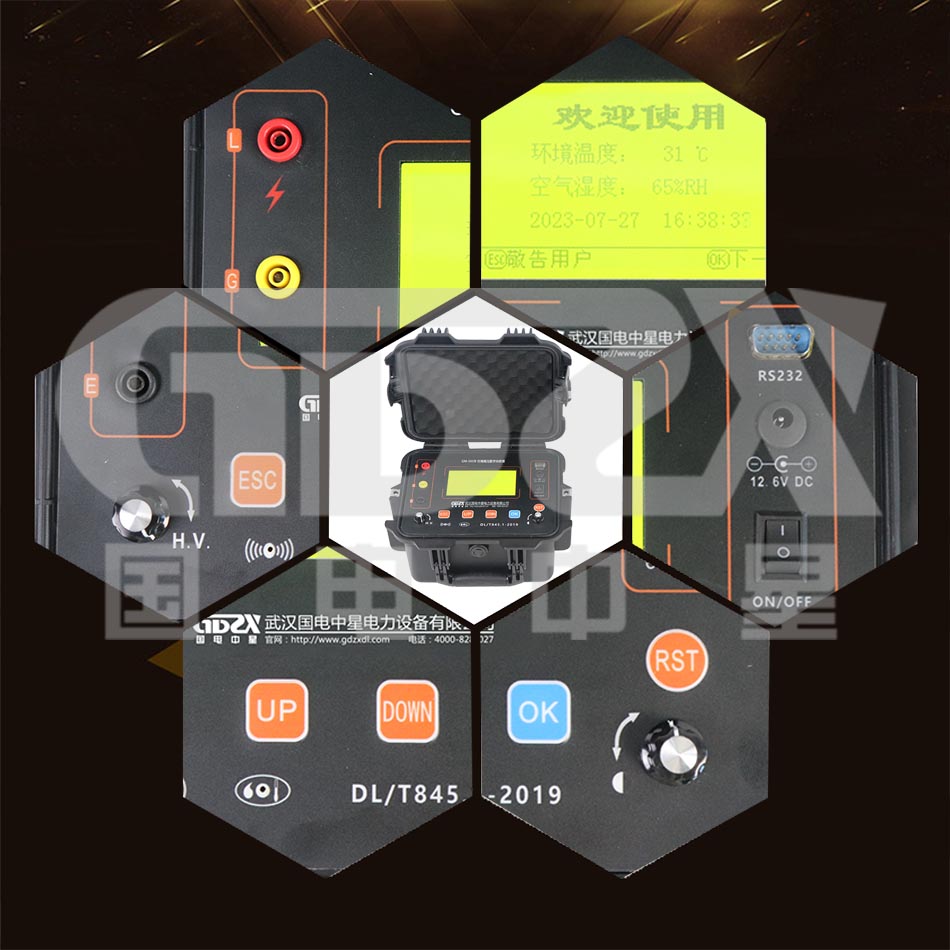

1. 采用微電腦控制，菜單操作，大屏幕液晶LCD點陣顯示，性能穩定，屬智能化儀表。
2. 抗干擾能力強，適合在強電磁干擾環境中測量。
3. 有50V、100V、250V、500V、1.0kV、2.5kV、5.0kV共7個電壓輸出檔。
4. 輸出高電壓同時也可0V起全范圍連續調節。
5. 自動測量R15、R60、R600，自動計算吸收比、極化指數，同時顯示泄漏電流和吸收電容。
6. 帶載能力強，短路電流約5mA。
7. 測量范圍為0 ~10TΩ，自動切換量程。
8. 可測量泄露電流和電容功能。
9. 模擬條指針與數字顯示相結合，形象的表明數據的變化趨勢及準確的測量結果。
10. 隨時顯示測試時間，且每隔15秒蜂鳴器自動鳴叫提示。
11. 測試前若檢測到試品帶電，則給出帶電電壓和相關提示。
12. 能設置測試時間，達到預定的測試時長后，自動停止測量。
13. 測量完畢自動泄放高壓，高壓泄放時間不超過30秒。
14. 自動測量環境溫度、空氣濕度及每次測試的日期與時間。
15. 能保存60組測量結果，且數據20年可不丟失。

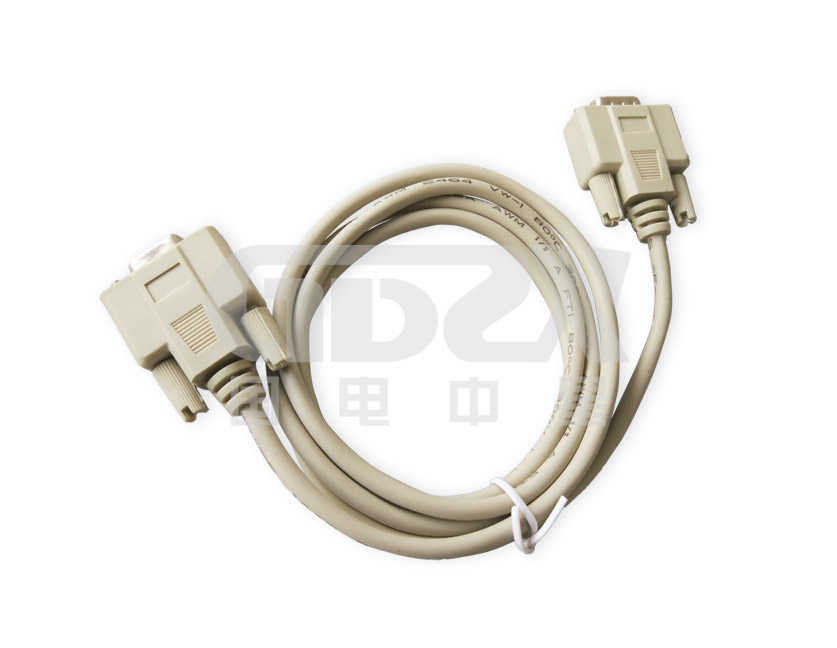

16. 自帶RS232串行接口，能與計算機數據通信。
17. 內置微型打印機，可打印測量結果，免抄表工作。(選配)
18. 非測試狀態下，5分鐘無任何操作，儀器提示關機。
19. 具有全面完善的保護功能，工作可靠性高。
| 5kV可調高壓數字兆歐表技術指標 | |
| 額定測試電壓 | 50V ~ 5.0KV |
| 測量范圍 | 0 ~ 10TΩ |
| 輸出電壓誤差 | ±5% |
| 短路電流 | 約5mA |
| 準確度等級 | 5.0級 |
| 下半量程范圍基本誤差 | ±( 5%·Rx + 1d ) |
| 上半量程范圍基本誤差 | ±( 10%·Rx + 2d ) |
| 高壓顯示誤差 | ±( 5%·Ux + 1d ) |
| 泄漏電流顯示范圍及誤差 | 0.1nA~9.9mA 5% |
| 吸收電容顯示范圍及誤差 | 0.1pF~99μF 5% |
| 溫度測量誤差 | ±0.5℃ |
| 空氣濕度測量誤差 | ±2%RH |

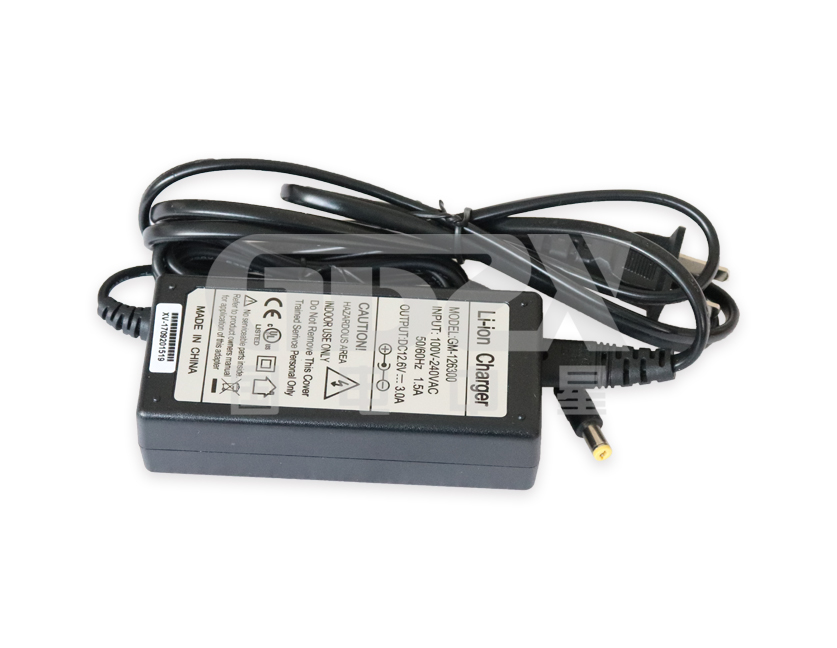

| 供電電源 | 14.8V 鋰電 |
| 電池一次充電使用時間 | 30天 每天10次DAR和5次PI測試 |
| 絕緣電阻 | > 500 MΩ（測試線與機殼間） |
| 耐壓 | AC10.0kV 50Hz 1min |
| （測試線與機殼間） | |
| 工作溫度與濕度 | 0℃ ~ + 40℃ < 85%RH |
| 貯存溫度與濕度 | - 20℃ ~ + 50℃ < 90%RH |
| 外形尺寸 | 320（L）×230（W）×270（H） （mm） |
| 重量 | 約4.5kg |
選型指南：
| 型號名稱 | 功能參數 |
| GM-5kVB | 5kV/帶吸收比/極化指數 |

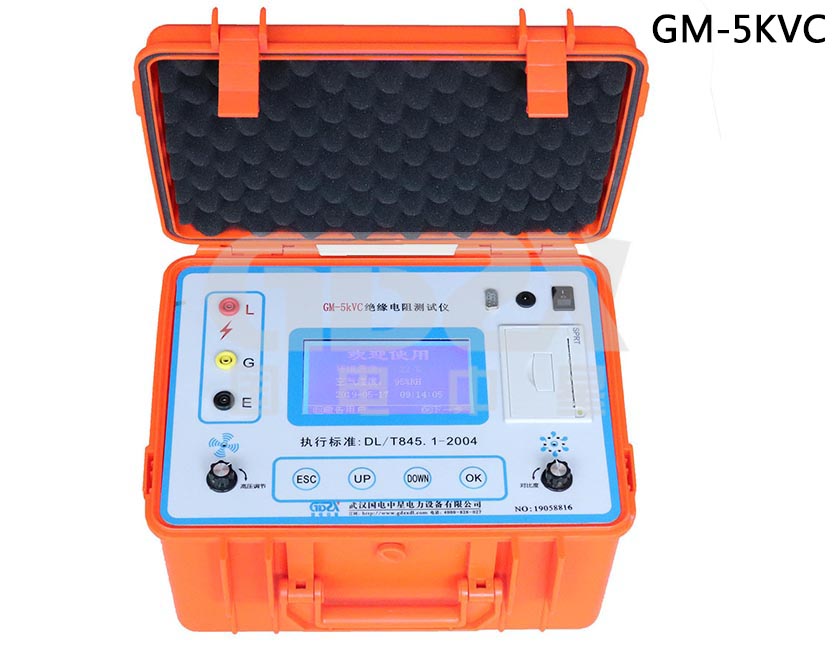

| GM-5kVC | 5kV/帶吸收比/極化指數/帶 |

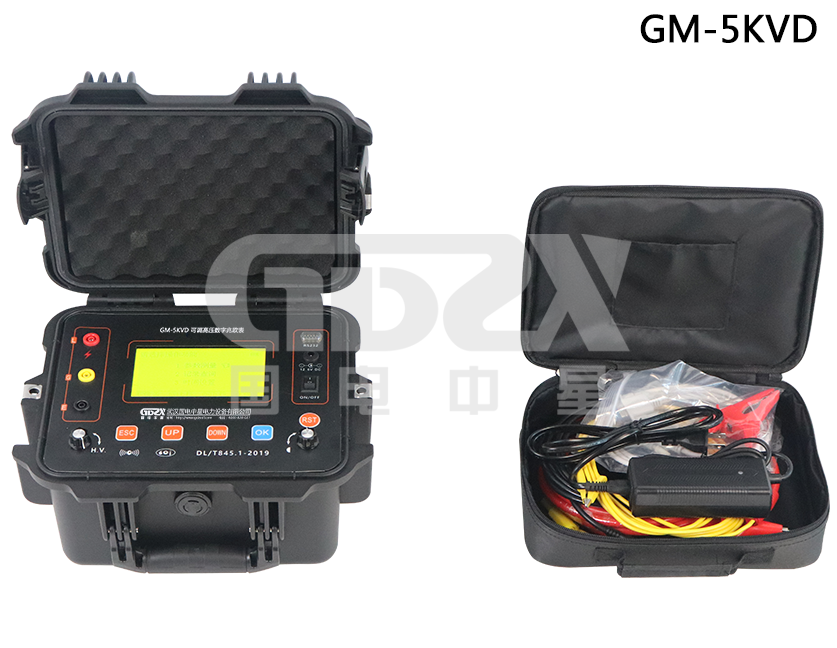

| GM-5kVD | kV/帶吸收比/極化指數/泄漏電流/吸收電容/預設時長 |

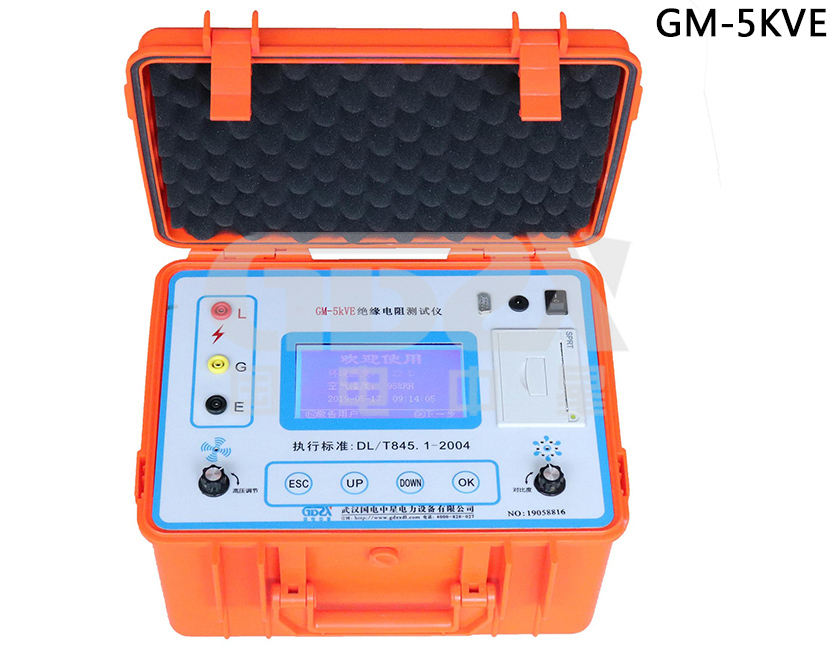

| GM-5kVE | 5kV/帶吸收比/極化指數/泄漏電流/吸收電容/預設時長/帶打 |
| GM-10kVB | 10kV/帶吸收比/極化指數 |
| GM-10kVC | 10kV/帶吸收比/極化指數/帶打印 |
| GM-10kVD | 10kV/帶吸收比/極化指數/泄漏電流/吸收電容/預設時長 |
| GM-10kVE | 10kV/帶吸收比/極化指數/泄漏電流/吸收電容/預設時長/帶打印 |
| GM-20kVC | 20kV/帶吸收比/極化指數/帶打印 |
-
